聚乙烯难以自然降解，加之使用后处置不当，在自然界累积，造成白色污染。通过氧化降解将聚乙烯转化为高值化学品，是处理废弃聚乙烯的有效手段之一。

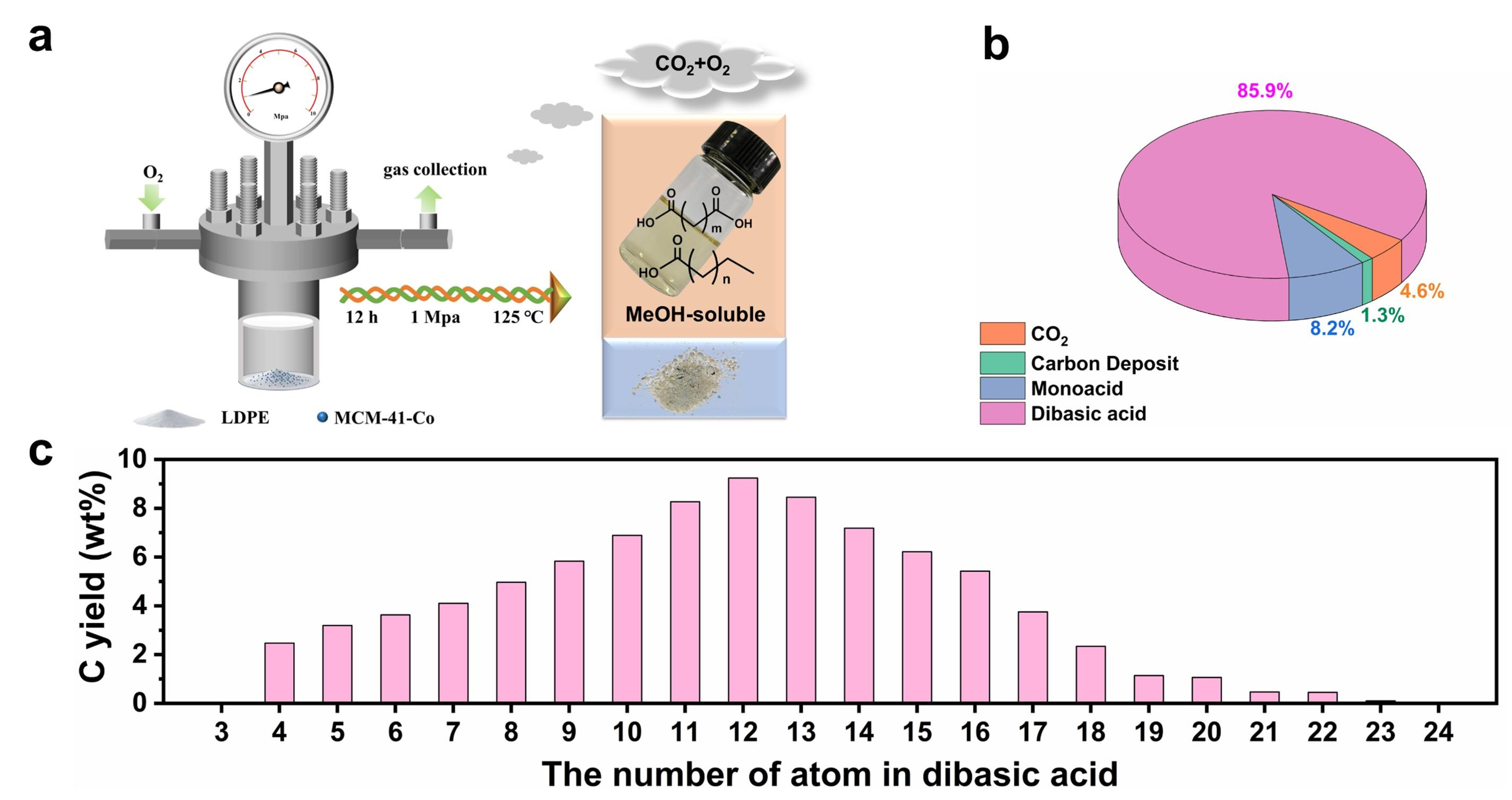

王玉忠院士团队长期致力于高分子材料的循环与升级回收研究（Angew. Chem. Int. Ed.,2023, 62, e202314448； Chem. Eng. J., 2023, 470 ,144032；Green Chem.,2023, 25, 245-255；Angew. Chem. Int. Ed.，2024, e202405912; Adv. Mater., 2024, 36, 231077），近年来开展了氧化降解升级回收（Mater. Horiz., 2023, 10, 3694-3701; 12 (15) ；ACS Sustain. Chem. Eng., 2024, 12 (15), 5788-5798；J. Hazard. Mater., 2023, 453, 131423；Green Chem., 2023, 25, 5566-5574）。在此基础上，团队通过使用Co-MCM-41催化剂，在温和条件下（125 °C和1 MPa氧气压力）氧化降解聚乙烯，高选择性地得到了长链二羧酸。二羧酸总碳收率为85.9%，其中长链二羧酸可达58.9%，其中46.2%集中在C11-C15范围内。
该工作以废弃聚乙烯为原料制备二羧酸，不仅提供了一种有效治理塑料污染的新方法，同时也为长链二羧酸的制备提供了一条有前景的新途径。
该工作以题为“Oxidative Upcycling of Polyethylene to Long Chain Diacid over Co-MCM-41 Catalyst”发表于《Angewandte Chemie International Edition》。文章第一作者为bevictor伟德博士研究生张强，通讯作者为bevictor伟德徐世美教授、苏志珊教授和王玉忠院士。以上工作得到国家自然科学基金、中央高校基础研究和111引智计划的经费支持。
文章链接：https://onlinelibrary.wiley.com/doi/10.1002/anie.202407510
